Medições em componentes eletrônicos parte 5
Nos resistores SMD ou de montagem em superfície a sua codificação é muito similar ao resistor THT ou PTH, sera encontrado resistores de 3 (três) dígitos ou 4 (quatro) dígitos, sendo que sempre o ultimo digito sera o fator de multiplicação (expoente de 10) ou seja a quantidades de zeros que sera acrescentado a dezena ou a centena. Veja o exemplo:

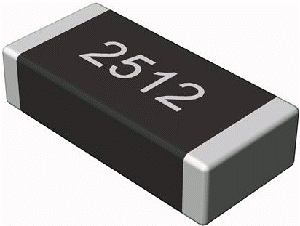

Resistores SMD
Os resistores SMD com tolerância padrão são marcadas com um simples código de 3 (três) dígitos . Os dois primeiros números indicam os algarismos significativos, o terceiro é o expoente de dez, ou seja, os dois primeiros algarismos significativos devem ser multiplicados pelo o último que é um expoente de 10. Resistores com menos de 10 ohms não têm multiplicador, a letra “R” é utilizado em vez da indicação do ponto decimal.

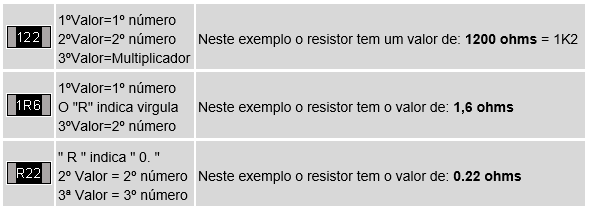

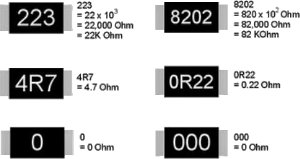

Exemplos de código de 3 dígitos:
220 = 22 x 10 0 (1) = 22Ω (não 220Ω)
471 = 47 x 10 1 (10) = 470Ω
102 = 10 x 10 2 (100) = 1000Ω ou 1k 3R3 = 3.3Ω
Código com quatro dígitos
O código de 4 dígitos é utilizado para a marcação de montagem em superfície para resistores de precisão. É semelhante ao sistema anterior, a única diferença é o número de dígitos significativos: os primeiros três números sãos os dígitos significativos, e o quarto será o multiplicador, indicando a potência de dez em que os três dígitos significativos (a centena) devem ser multiplicados (ou quantos zeros para adicionar). Resistores de menos do que 100 ohms são marcados com a ajuda da letras ‘R‘, que indica a posição do ponto decimal.
Exemplos de código de 4 dígitos:
4700 = 470 × 10 0 (1) = 470Ω (não 4700Ω)
2001 = 200 × 10 1 (10) = 2000Ω ou 2kΩ
1002 = 100 × 10 2 (100) = 10000Ω ou 10k
15R0 = 15.0Ω
Código EIA-96 smd marking method

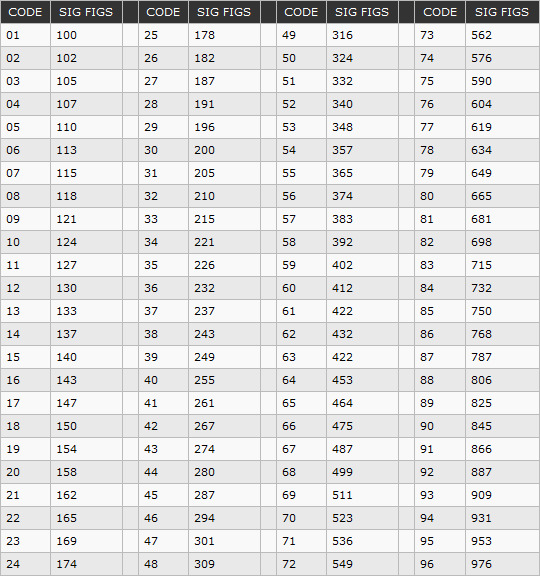

Em alguns resistores aparece o código composto por três dígitos sendo o ultimo digito uma letra. O valor do resistor é definido pelos dois primeiros códigos em comparação com a tabela abaixo, o terceiro digito (letra) define o multiplicador.

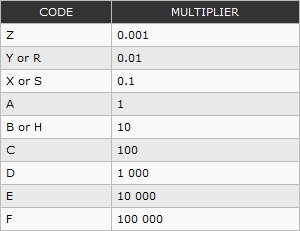

O Terceiro digito serve de multiplicador.
Exemplos:
Um resistor identificado com 01B tem o valor de 1000Ω, 74E tem o valor de 5760000Ω (5,76MΩ).
Para os resistores SMD de 2% e 5% de tolerância utiliza-se uma letra seguida de dois números. A letra é o multiplicador e segue a mesma tabela dos resistores SMD de 1%. Já os dois dígitos seguintes tem seus valores correspondentes descritos na tabela abaixo:
Fazendo a medição

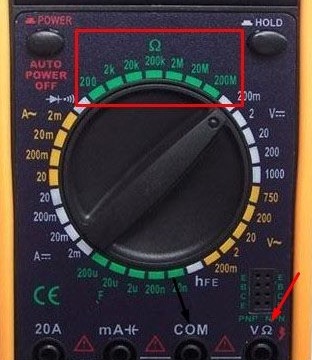

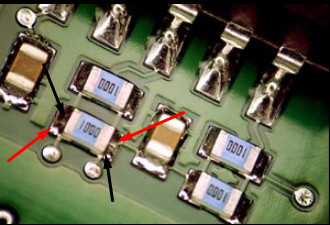

A medição do resistor deve ser feita diretamente na placa de circuito com a utilização do multímetro na escala de ohm e invertendo-se o sentido das ponteiras, se a leitura em um dos sentidos for maior que o valor do resistor mais a sua tolerância o mesmo deverá ser substituído.
Potência dos Resistores SMD

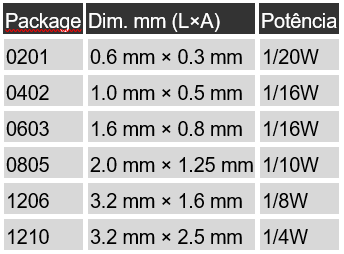

A potencia de um resistor SMD e definida pelo seu tamanho e comprimento, expresso em milímetros.
Prof. José Carlos
