Estou disponibilizando a pagina projetos eletrônicos, aqui você ira encontrar diversos projetos para montagem que irão ajudar em seu aprendizado no campo da eletrônica.

Recomendo estabelecer um espaço especial para projetos, crie uma área de trabalho em casa, equipada com  uma protoboard, recomendo que tenha mais que 400 furos, uma fonte de alimentação DC de 12V e 5V (pode ser de PC) e também diversos jumpers não esquecendo das ferramentas e peças necessárias para os projetos.

Se você não sabe utilizar ou tem alguma dificuldade no manuseio da protoboard, aconselho que leia o artigo que disponibilizei na pagina principal do site “Como Utilizar a Protoboard”.

“Aprenda com os erros”.

Boa sorte e mãos a obra!

1- Alarme falta de energia

Quando existe uma falha de energia é útil ter algo que nos alerte para essa falha, este circuito, após a entrada de energia falhar, alerta-nos durante 1 a 3 minutos com um beep. O tempo durante o qual o alarme emite um beep pode ser aumentado alterando a capacitor de 1000 a 4700uF ou mais. Se a entrada for de 220V a resistência devera ser de 220K se for 127V a resistência é de 100K, o ci utilizado e o CMOS 4011.

2-Alarme com luz de emergência – 220V

Este circuito está permanentemente ligado a uma tomada de corrente e baterias Ni-Cd. Quando ocorre uma falha de energia, a lâmpada acende automaticamente. Em vez da lâmpada acender pode ser configurado para um sinal sonoro a partir de um alto-falante ou sirene.
Quando a fonte de alimentação é restaurada, a lâmpada ou o alarme fica desligado. Um interruptor oferece uma função que permite a lâmpada ou alarme sonoro ficar em funcionamento mesmo quando a energia for restaurada.

Material Necessário para o projeto:

3- Alarme de moto

O alarme pode ser usado com sensores normalmente abertos (NA SW) ou sensores de movimentação (pêndulos)(Tilt SW). O fecho de um dos sensores fará com que a sirene do alarme comece a tocar.

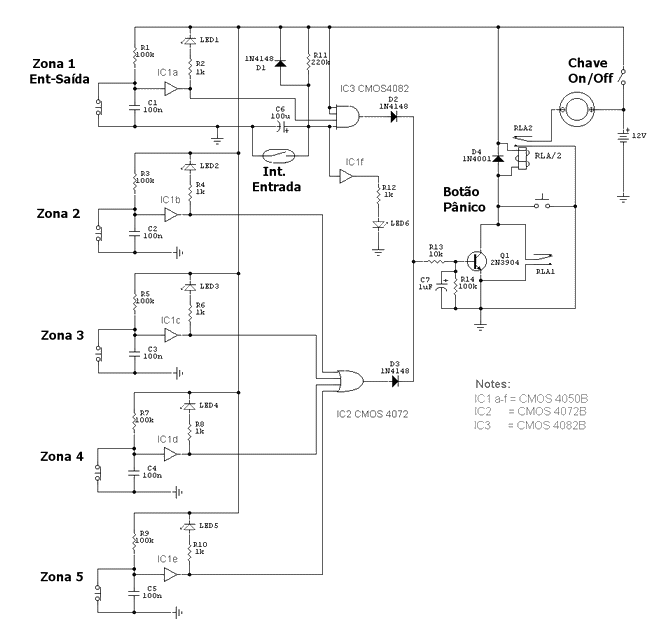

4- Alarme residencial com 5 zonas

Esquema completo para um alarme residencial com 5 zonas, o sistema é concebido apenas com 3 circuitos integrados, permitindo temporização, indicação individual da zona ativa, botão de pânico.

Baixe o datasheet dos CI’s CMOS 4050B, 4072B, 4082B em:

www.alldatasheet.com

www.datasheetcatalog.com

5- Inversor DC/AC usando temporizador 555

Aqui está um projeto de circuito eletrônico inversor DC para AC. Este esquema de inverso DC para AC produz uma saída de CA na frequência e tensão da sua rede elétrica.

O 555 é configurado como um oscilador de baixa frequência, ajustável na faixa de frequência de 50 a 60 Hz pelo potenciômetro de frequência R4.

O 555 alimenta a sua saída (amplificada por Q1 e Q2) à entrada do transformador T1, um transformador de baixa frequência conectado como elevador de tensão de acordo com sua rede (127V ou 220V). O capacitor C4 e a bobina L1 filtram a entrada para T1, garantindo que seja efetivamente uma onda senoidal. Ajuste o valor de T1 para a sua tensão de entrada e saida.

Diagrama do inversor DC para AC:

A saída (em watts) depende de você, para isso basta aumentar a potência de T1 e também dos Q1 e Q2.

A tensão de entrada é de + 5V a + 15Volt DC, ajuste a tensão de trabalho da saída de acordo com C4 de 2700uF.
Os tipos de transistores que poderão ser usados para Q1 são: TIP41B, TIP41C, NTE196, ECG196, etc. Os tipos de transistores para Q2 são: TIP42B, TIP42C, NTE197, ECG197, etc. Não tenha medo de usar outro tipo de transistores com especificações semelhantes, é apenas um transistor.

Se tudo estiver funcionando, ótimo. Caso contrário, relaxe e não fique frustrado. Faça as seguintes verificações:

1. Você conectou o transformador correto (não esqueça que ele tem que elevar a tensão) sim?
2. Se não, desconecte e inverta os lados.
3. O GROUND para este circuito é o mesmo que negativo (-).
4. Q1 / Q2 são opostos, npn / pnp, estão corretos?
5. Seu 555 talvez esteja defeituoso! Desconecte R3 do pino 3 e verifique a saída no pino 3 se a pulso!
6. Verifique se os transistores não estão com defeito.

Lista de Peças:

R1 = 10K
R2 = 100K
R3 = 100 ohm
R4 = 50K potenciômetro linear
C1, C2 = 0.1uF
C3 = 0.01uF
C4 = 2700uF
Q1 = TIP41A, NPN, ou transistor equivalente
Q2 = TIP42A, PNP ou transistor equivalente
L1 = 1uH
T1 = transformador de baixa frequência (60Hz), a tensão você escolhe entre 5V e 15V que alimentara o primário de T1 e saída secundaria com  127V a 220V. Ex: 127V/220V para 12V e ligue invertido.

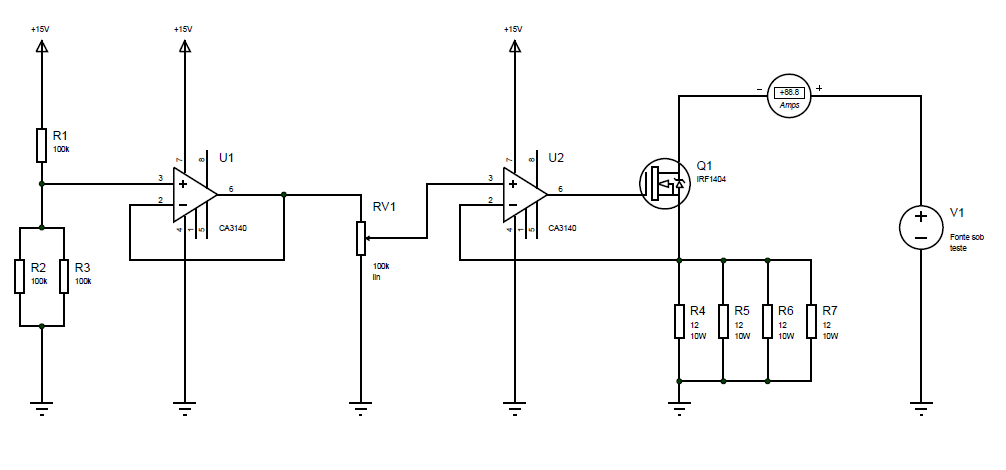

6- Construindo uma carga ativa

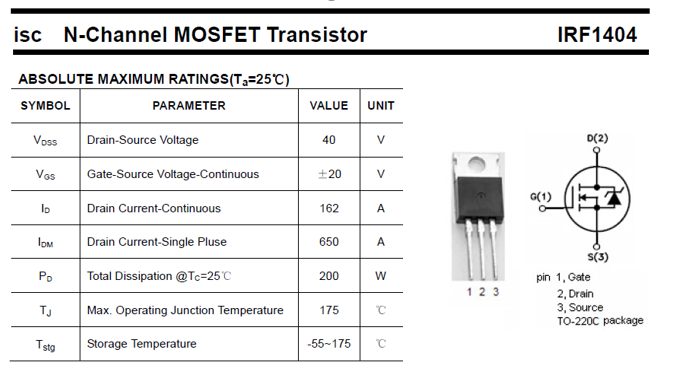

O elemento principal dessa carga é o mosfet IRF 1404, limitamos esse projeto em uma carga de 30W, sendo tensão máxima de 20V e corrente máxima 1,5A, respeitando os valores máximos do seu Dataheet como podem observar na tabela a baixo.

Os resistores shunt estão dimensionados para suportar 40W dividido em 4 resistores de 10W em paralelo, o seu valor é obtido pela lei de ohm  R=V/I sendo a tensão máxima de referencia 5V e corrente máxima de 1,5A.

Em breve mais projetos.
